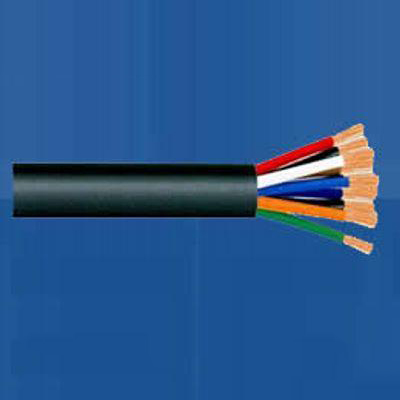

- 商品名稱：KFV22氟聚合物絕緣控制電纜
- 添加時間：2023-02-21 16:36:10
- 電 話：0550-7026759
郵 箱：lrdl@ahlrdl.com
氟聚合物絕緣控制電纜
一、適用范圍
氟聚合物絕緣控制電纜適用于冶金、電力、石油、化工等工礦企業中在高低溫以及各種惡劣環境中的儀表連接和自動控制系統的信號傳輸。本產品具有優良的耐高低溫、耐酸、耐堿、耐油、耐水及阻燃性能。
二、型號規格
1、字母對應含義。
T-銅芯（省略） F-氟聚合物絕緣 F-氟聚合物護套 V-聚氯乙烯護套 R-軟型
2、型號M稱及用途見表1。
表1
型 號 | M 稱 |
KFF | 氟塑料絕緣、氟塑料護套控制電纜 |
KFFP | 氟塑料絕緣、氟塑料護套、銅絲編織總屏蔽控制電纜 |
KFVP | 氟塑料絕緣、聚氯乙烯護套、銅絲編織總屏蔽控制電纜 |
KFV22 | 氟塑料絕緣、聚氯乙烯護套、鋼帶鎧裝控制電纜 |
KFFR | 氟塑料絕緣、氟塑料護套控制軟電纜 |
KFFRP | 氟塑料絕緣、氟塑料護套、銅絲編織總屏蔽控制軟電纜 |
KFVRP | 氟塑料絕緣、聚氯乙烯護套、銅絲編織總屏蔽控制軟電纜 |
3、規格見表2。
表2
型號 | 芯數 | 額定電壓450/750V |
標稱截面 | ||
Cu | ||
KFF | 2～61 | 0.75～10 |
KFFP | ||
KFVP | ||
KFV22 | ||
KFFR | ||
KFFRP | ||
KFVRP |
三、產品結構示意圖
四、產品使用特性
1、額定電壓（UO/U）：450/750V
2、電纜導體的高長期允許工作溫度：200℃。
3、電纜使用環境溫度：-60~ + 200℃。
4、電纜推薦允許彎曲半徑應不小于電纜外徑的6倍。
5、電纜的導體直流電阻和絕緣電阻見表3。
表3
導體截面積 | 20℃時導體直流電阻DC≤Ω/km | 20℃時絕緣電阻 ≥MΩ?km | |||||
不 鍍 錫 | 鍍 錫 | ||||||
A類 | B類 | 軟結構（R） | A類 | B類 | 軟結構（R） | ||
0.5 | 36.0 | 36.0 | 39.0 | 36.7 | 36.7 | 40.1 | 1000 |
0.75 | 24.5 | 24.5 | 26.0 | 24.8 | 24.8 | 26.7 | 1000 |
1.0 | 18.1 | 18.1 | 19.5 | 18.2 | 18.2 | 20.0 | 900 |
1.5 | 12.1 | 12.1 | 13.3 | 12.2 | 12.2 | 13.7 | 900 |
2.5 | 7.41 | 7.41 | 7.98 | 7.56 | 7.56 | 8.21 | 800 |
